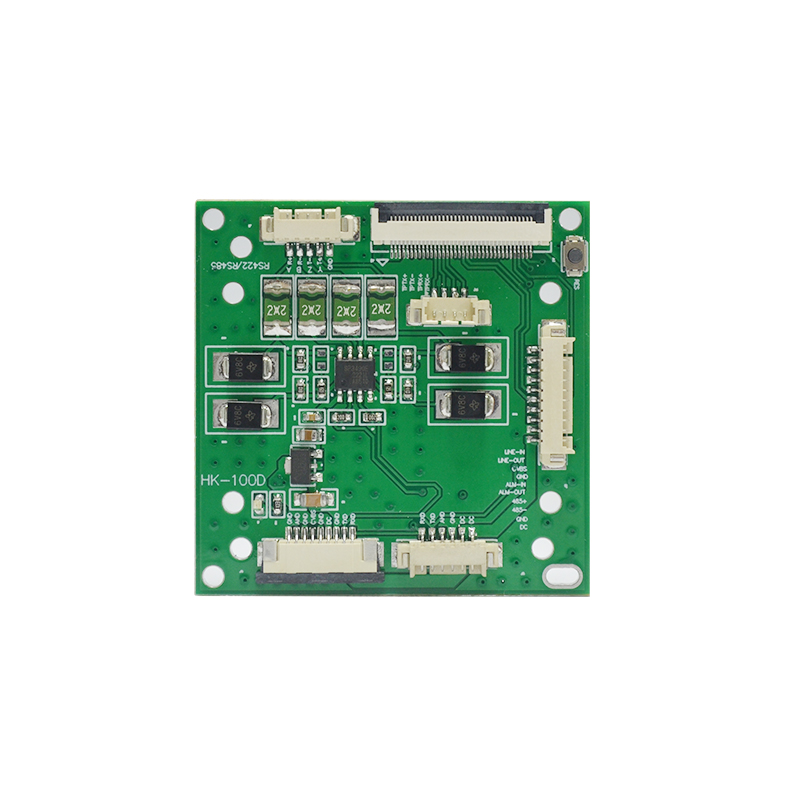

產品介紹
1.同時支持RS485接口 一個RS422-TTL指令透傳 報警輸入、輸出，音頻輸入、輸出，CVBS輸出
2.控制協(xié)議支持：SONY VISCA，PELCO-P ,PELCO-D可選擇
3.相機支持接入海康威視DS-2ZMN系列機芯及其協(xié)議的各種國產攝像機的接入
4.尺寸大?。?0MM*50MM
5.中間定位孔:26.4*40 38*38 45*45孔徑2MM
產品參數(shù)

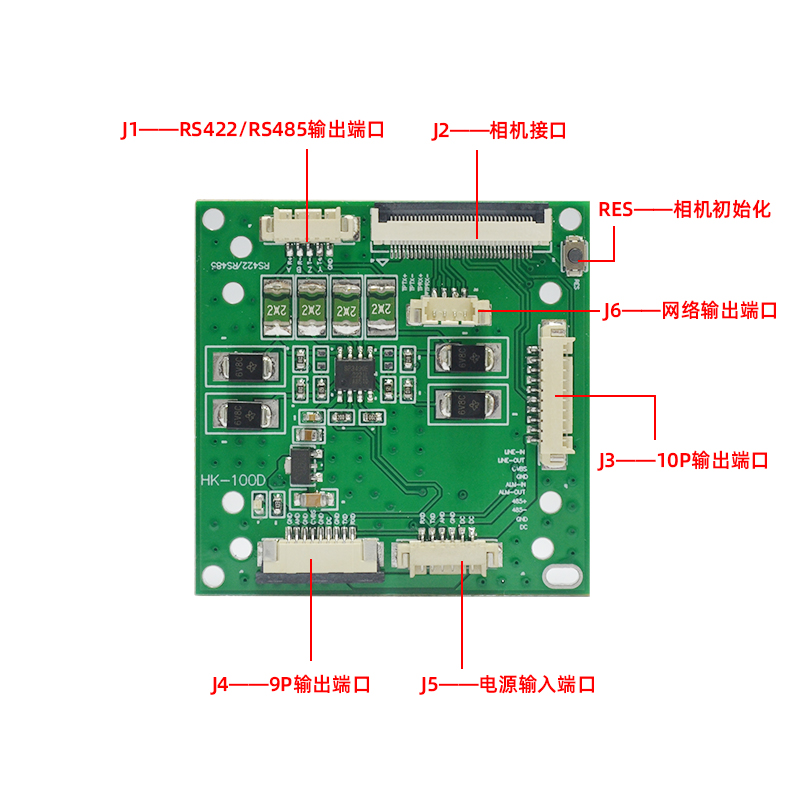

表1 接口功能介紹表 | ||
序號 | 接口名稱 | 說明 |
1 | J5 6P 電源輸入端口 | 共6個針腳，從右到左依次為1-9腳定義見表2 |
2 | J4 9P 輸出端口 | 共9個針角，從右到左依次為1-9腳定義見表3 |
3 | J3 10P輸出端口 | 共10個針腳，從上到下依次為1-10腳定義見表4 |
4 | J2 36P相機接口 | 36P相機接口 |
5 | J1 5P RS422/485輸出端口 | 共5個針腳，從左往右依次為1-5腳定義見表5 |
6 | J6 6P 網絡輸出端口 | 共6個針腳，從左往右依次為1-6腳定義見表6 |
