紅外測溫的原理

原理

任何物體只要它的溫度高于絕對零度（-273.15℃），就會向外部發射熱輻射，同時也吸收其他物體發射的熱輻射，物體溫度不同，其輻射出的能量也不同，且輻射波的波長也不同，但總是包含著紅外輻射在內。1000℃度以下的物體，其熱輻射中最強的電磁波是紅外波，所以對物體自身紅外輻射的測量，便能準確測定它的表面溫度。

基爾霍夫定律(熱輻射定律)認為：在熱平衡狀態的物體所輻射的能量與吸收率之比與物體本身物性無關，只與波長和溫度有關。

黑體

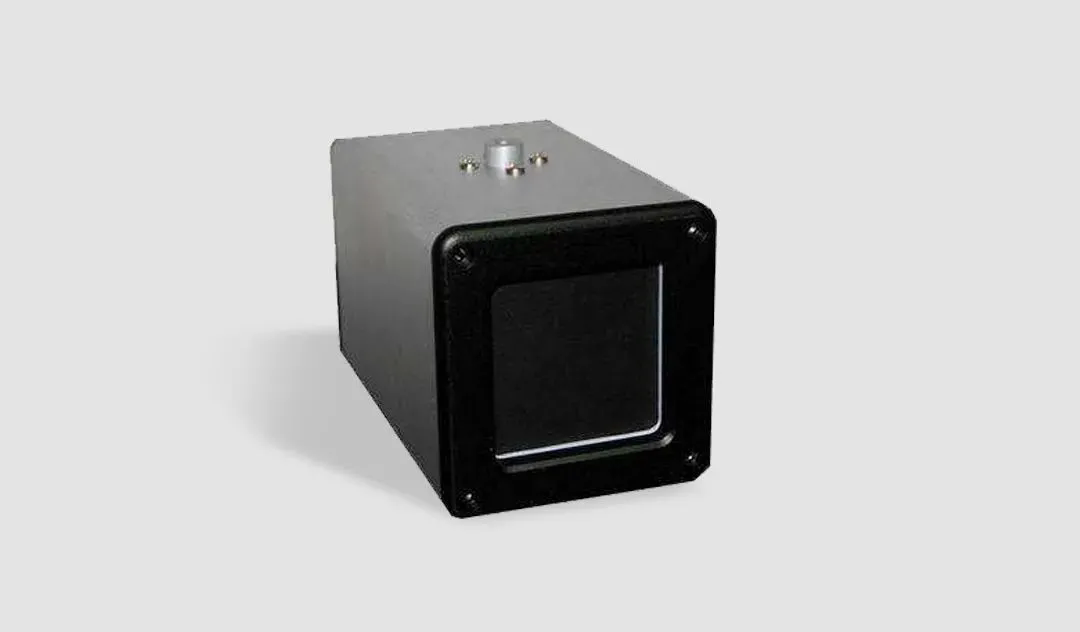

如果有一個物體，已知他的輻射能量和吸收能量之比，那用這個物體做標準，探測出附近目標物體輻射的熱量，我們就能反推出他的表面溫度（反推的過程，方法有很多）。這個作為標準的物體被稱為絕對黑體，簡稱黑體。

黑體是這樣定義的：它能夠在任何溫度下將輻射到它表面上的任何波長的能量全部吸收。這意味著黑體的輻射熱量和吸收熱量的比值為1。

因?yàn)楹隗w的這個特性，在實際測溫中，可以把黑體用來作為標準，來測量其他物體溫度。

黑體的標定可以在生產環節進行，也可以在現場環境中在線標定。但這僅僅是理論上，在實際環節中，有多方面原因會影響到溫度測量的精確度。

影響人體測溫準確性的因素

通過以上分析，如果測量一個人的體溫，會有以下三個方面影響測量溫度的準確性：人體本身，熱量傳輸過程，紅外探測器。

人體本身溫度

環境溫度會影響人體體溫。

不同的運動狀態會影響人的體溫，比如剛跑完步，人的體溫會偏高。

人體早晚會有溫差，凌晨最低，下午達到最高，然后又逐漸下降。女性體溫一般略高于男性體溫。

人體體表不同地方溫度不一樣。額頭的表面無遮擋、毛細血管分布密集、溫度分布比較均勻，是較好的測溫點。

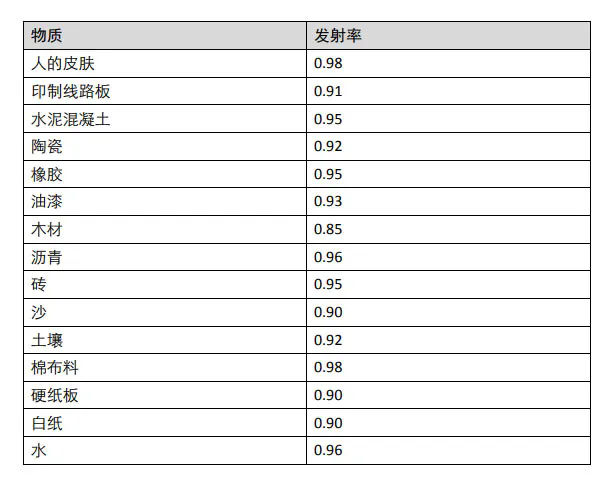

上面說到黑體的輻射率是1，用黑體做標準，人體的大約是0.98，近似于黑體（實際黑體也很難達到1），所以有些實際測溫中，直接把人當黑體來處理。這種辦法也未嘗不可。

熱量傳輸過程

物體發射的熱能只同溫度和波長有關，同時紅外波段集中了絕大部分的輻射能量。要探測溫度，我們無需探測全波段的能量，只用研究紅外波段。

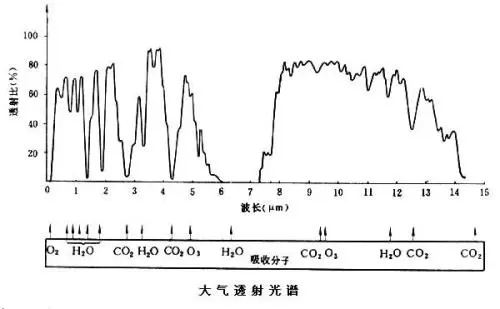

物體的紅外輻射與大氣的穿透性和波長有很大關系。很幸運，上帝給我們開了幾扇窗（學名：紅外大氣窗口），主要的大氣窗口包括包括 2μm -2.6μm，3μm～ 6μm 和 8μm～14μm。紅外熱成像技術就是在利用紅外輻射的“大氣窗口”。（很多紅外探測器選擇鍺玻璃鏡頭就是因?yàn)?，鍺玻璃在2-16μm波段具有很好的透光性能，且化學性質穩定。）

雖然是窗口，但透射比還是沒有達到1，所以熱輻射受距離影響會有一定的衰減。距離近時，我們把問題簡化，忽略掉影響；距離遠時，紅外電磁波在空氣中傳播會受到二氧化碳等氣體的吸收，造成能量衰減，需要考慮相應的溫度補償。

紅外探測器

將熱輻射轉換為電信號常用的有兩類探測器：A 基于熱電堆（熱電偶）的探測器；B 基于電阻微測輻射原理的探測器。

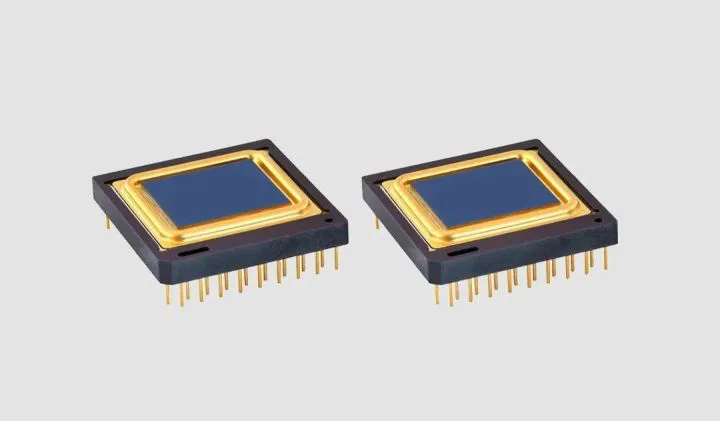

基于電阻微測輻射原理的探測器

熱敏電阻受紅外輻射影響，會產生溫度改變，進而改變電阻阻值，讀出由電阻阻值改變?cè)斐傻碾妷鹤兓纯色@得紅外輻射的數值。

熱成像儀多采用這種原理，一般工業和醫用的多為非制冷型，軍事領域一般多用制冷型。按熱敏電阻材料不同，又有采用氧化釩(VOx)的方案和非晶硅(α-Si))的方案。

考慮的問題

從熱成像探測器得到的信號和物體溫度不是線性關系，所以問題很復雜，我們很難得到比較準確的人體溫度。但是我們可以從以下幾個方面去努力：

把人當黑體，通過AI算法，做好測溫區域的選擇，確定好實時在線標定的策略，有些AI測溫?cái)z像機采用這種做法。

把黑體加入到應用場景，實時在線定標。這種辦法雖然麻煩，成本大，但是測量的數據比較準確，實際精度能達到±0.3℃。

目前廣州地鐵有部分出入口采用的是這種方式。這是比較負責的做法。
