在自動駕駛和智能交通系統中，車道標記識別是關鍵的計算機視覺任務之一。本文將介紹一個基于Halcon的車道標記檢測算法，該算法通過圖像處理技術快速識別車道標記。

1. 系統初始化和窗口設置

在算法的開始，我們首先需要進行一些系統的初始化操作并設置顯示窗口。這些步驟為后續的圖像處理和結果展示奠定了基礎。

dev_update_window ('off')
* 關閉窗口更新
dev_close_window ()
* 關閉窗口
dev_open_window (0, 0, 768, 575, 'black', WindowID)
* 打開一個新的黑色背景窗口，大小為768x575
MinSize := 30
* 最小區域大小設定為30
get_system ('init_new_image', Information)
* 獲取系統參數，初始化新圖像信息
set_system ('init_new_image', 'false')
* 設置系統參數，禁止初始化新圖像

在上述代碼中，我們通過dev_open_window打開了一個新的窗口，用于展示后續的圖像處理結果。窗口背景為黑色，尺寸為768x575。然后，我們?cè)O(shè)置了一個最小的區域大小MinSize，并獲取了系統的圖像初始化參數。

2. 創建網格區域并裁剪圖像

為了有效識別車道標記，我們首先需要?jiǎng)?chuàng)建一個網格區域，這樣可以在大范圍內搜索車道標記。

gen_grid_region (Grid, MinSize, MinSize, 'lines', 512, 512)
* 生成一個512x512的網格區域，用于車道檢測

clip_region (Grid, StreetGrid, 130, 10, 450, 502)
* 從生成的網格區域中裁剪出指定區域（130, 10, 450, 502），得到街道網格區域

在這一步中，gen_grid_region函數生成了一個512x512的網格區域，網格間距為MinSize。然后，我們用clip_region函數從網格中裁剪出了一個感興趣的區域（街道網格區域），為后續處理提供了一個明確的目標區域。

3. 車道標記檢測算法核心步驟

接下來，我們進入車道檢測的核心部分。通過Sobel算子提取圖像的梯度信息，并結合閾值化技術來提取車道標記。

for i := 0 to 28 by 1
* 對于每張圖像進行循環，遍歷場景0到28

    read_image (ActualImage, 'autobahn/scene_' + (i$'02'))
    * 讀取場景圖像（場景編號為i）

    reduce_domain (ActualImage, StreetGrid, Mask)
    * 使用街道網格區域?qū)D像進行約束，得到圖像的感興趣區域（Mask）

    sobel_amp (Mask, Gradient, 'sum_abs', 3)
    * 對感興趣區域應用Sobel算子，計算梯度幅值，使用絕對值和方法，窗口大小為3

    threshold (Gradient, Points, 20, 255)
    * 對梯度幅值進行閾值化處理，保留值在20到255之間的區域，得到車道邊緣點

    dilation_rectangle1 (Points, RegionDilation, MinSize, MinSize)
    * 對車道邊緣點進行矩形膨脹，膨脹的大小為MinSize x MinSize

    reduce_domain (ActualImage, RegionDilation, StripGray)
    * 使用膨脹后的區域?qū)D像進行約束，得到一個新的圖像區域（StripGray）

    threshold (StripGray, Strip, 190, 255)
    * 對處理后的圖像區域應用閾值化操作，保留值在190到255之間的部分

    fill_up (Strip, RegionFillUp)
    * 對二值圖像進行填充操作，填充車道區域

    dev_display (ActualImage)
    * 顯示當前圖像

    dev_display (RegionFillUp)
    * 顯示車道填充區域

endfor

這部分代碼完成了車道標記檢測的主要任務。具體步驟如下：

讀取圖像并約束區域：通過read_image讀取不同的圖像數據，然后利用reduce_domain函數將處理范圍限制在感興趣區域StreetGrid內。

梯度計算和閾值化：使用sobel_amp計算圖像的梯度幅值，之后通過threshold進行閾值化，提取出車道邊緣的像素點。

膨脹操作：通過dilation_rectangle1對提取的車道邊緣點進行膨脹，擴大檢測區域，確保車道標記的完整性。

再次閾值化和填充：對膨脹后的圖像進行再次閾值化，并用fill_up函數填充車道區域，確保標記完整。

4. 顯示結果與更新窗口

最后，通過dev_display函數顯示處理后的圖像和車道區域。

dev_set_line_width (1)
* 將線寬設置回1

dev_update_window ('on')
* 恢復窗口更新

set_system ('init_new_image', Information)
* 恢復圖像初始化的系統參數

這些代碼段完成了顯示和更新圖像窗口的操作，確保用戶能夠?qū)崟r(shí)看到車道檢測的結果。

5. 算法效果圖

以下是該車道標記檢測算法在處理過程中的效果圖示例：

原始圖像：

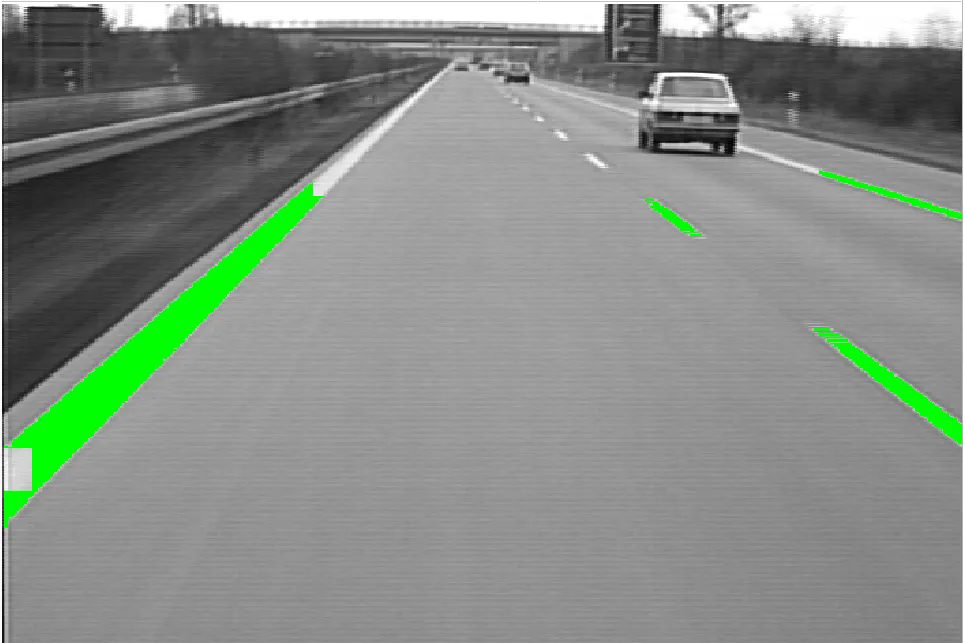

檢測到的車道標記：

通過這些效果圖，可以看到算法如何在復雜的道路環境中成功提取車道標記。
